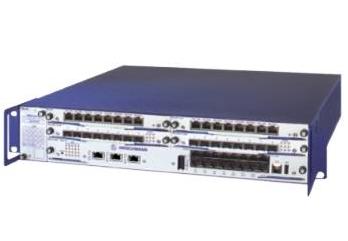

· | MACH4000,模塊化，可管理的工業骨干交換機 |
產品描述 端口類型和數量 | 多支持48個千兆以太網端口和3個萬兆以太網端口，其中32個千兆以太網端口通過介質模塊擴展實現，其余3個萬兆XFP插槽和16個千兆雙絞線（10/100/1000Mbit/s）端口是固定端口 |
其他接口 電源/信號觸點 V24接口 USB接口 | 1個4針插入式端口塊，2對信號觸點（自動或手動設置，240 V DC時1A） 1X RJ11口，配置設備串口 1個USB接口，用于連接自動配置適配器（ACA21-USB） |
網絡規模-串聯數量 線形-/星形拓?fù)浣Y(jié)構 環形結構（HIPER-Ring） | 任意 環網恢復時間<50 ms typ. 當LWL |
電壓要求 工作電壓 功耗Btu(IT)h | 電源模塊M4-S-XX 或者M(jìn)4-Power (需要另外單獨訂購) 70W（不帶介質模塊） |
軟件 管理 診斷 配置 安全 其他服務 預留 | 串口，web界面，SNMP v1/v2，HiVision，文件傳輸SW HTTP/TFTP LEDs（電源，連接狀態，數據，100 Mbit/s，自動協商，全雙工，錯誤，冗余管理，環口，LED-測試），信號觸點，系統日志，日志文件，RMON,端口鏡像，拓?fù)浒l(fā)現802.1AB（LLDP）， 命令行接口(CLI)，TELNET，BootP，DHCP，DHCP Option 82， HiDiscovery， ACA自動配置適配器(ACA21-USB) 端口安全（基于MAC和IP），代理訪問控制（VLAN/IP）認證8022.1x，SSH，SSL，SNMP V3 8個級別的QoS，IEEE802.1D/q優先級，IEEE802.1Q VLAN，組播(IGMP Snooping/querier)，廣播限制器，端口地址快速刷新，IEEE802.3X流量控制，PTP客戶端(IEEE1588精確時間協議)，SNTP(簡單網絡時間協議),TOS(服務類別)，Diff-Serv-Maping，基于協議的VLAN（IP，非IP通信），流量整形 MSTP-802.1s |
路由 動態路由 靜態路由 | 靜態路由功能、layer 3 – ACL、支持動態路由RIP V1/2 和OSPF等功能 、支持路由冗余功能VRRP、支持多播路由DVMRP、IGMPV1/2/3、PIM DM 等功能 |
冗余 冗余功能 | HIPER-Ring（環形結構），RSTP IEEE 802.1D/w（快速生成樹），網絡冗余/環網耦合(主/備功能)，通過M4-POWER實現24V電源冗余，冗余信號觸點，動態和靜態鏈路聚合(多7個trunk，每個trunk多支持8個端口，支持LACP) |
環境條件 工作溫度 儲藏/運輸溫度 相對濕度（無凝結） 平均無故障工作時間MTBF | 00C - +600C -250C - +700C 10% ~95% 28.6年；MIL-HDBK 217F；Gb 250C |
機械結構 尺寸（W*H*D） 安裝 重量 保護等級 | 480 mm x 88 mm x 435 mm 標準19‘機柜安裝 7.5 kg IP 20 |
機械穩定性 IEC60068-2-27抗沖擊標準 IEC60068-2-6抗振動標準 | 15g，11 ms duration，18 shocks 1 mm，2Hz –13.2Hz，90min；0.7g，13.2Hz—100Hz 90 min；3.5mm，3Hz—9Hz，10 cycles，1 Octave/min；1 g，9Hz—150Hz，10 cycles,1 octave/min |
EMC 防干擾特性 EN61000-4-2防靜電ESD EN61000-4-3電磁場 EN61000-4-4瞬時高壓 EN61000-4-5浪涌電壓 EN61000-4-6傳導抗擾度 | 6KV接觸放電、8KV空氣放電 10V/m(80-1000MHz) 2KV電源線，1KV數據線 電源線：2KV(線/地)，2KV(線/線)，4KV數據線 3V(10kHz-150MHz) ，10V(150kHz-80MHz)， |
EMC防輻射 FCC CFR47 Part 15 EN 55022 | FCC CFR45 Part 15 Class A EN55022 Class A |
認證 工業控制設備安全 信息技術設備安全 鐵路標準 | cUL 508（E175531） cUL 60950(E168643) EN 50121-4:2000，軌道沿線電磁兼容性（>10m） |
配套設備和附件 配套設備 附件（另購） | 設備，終端塊，操作手冊，風扇MA-AIR（已安裝）SFP（100/1000Mbit/s）模塊， 電源，自動配置適配器（ACA21-USB），網路管理軟件Industrial HiVision |
